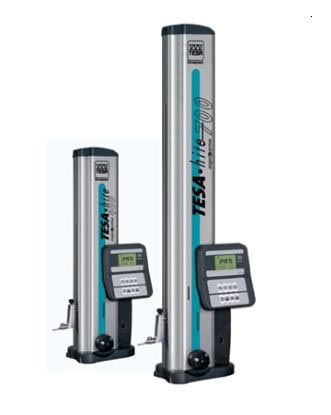

TESA Hite Magna 400/700高度仪
|
订货号
|
描述
|
规格和尺寸
|
|
00730047
|
TESA HITE MAGNA 400测高仪
|
400
|
|
|
00730059
|
TESA HITE MAGNA 700测高仪
|
|
700
|
|
以上每台测高仪(含控制面板)包含下令组件
|
|
00760143
|
标准测头安装座一个
|
l
|
l
|
|
00760164
|
测球直径为5 mm的标准测头一只
|
l
|
l
|
|
00760231
|
标称尺寸6.350mm/0.250in的标准块，用于确定测头常数
|
l
|
l
|
|
00760157
|
6V可充电电池一个
|
l
|
l
|
|
00760154
|
电源适配器一个, 110 ~ 240伏, 50 ~ 60 赫兹输入
|
l
|
l
|
|
00761055
|
带欧式插头的电源线一根
|
l
|
l
|
|
00761056
|
带美式插头的电源线一根
|
l
|
l
|
技术描述
· 主要特征
TESA Hite Magna 400/700测高仪是集TESA25年研发经验推出的极具性价比的一款，它必定成为车间的首选。
TESA Hite Magna 400/700适合于如内外长度直径, 阶梯尺寸, 高度, 深度, 和距离的测量. TESA Hite Magna 400/700和被替代TESA Hite 350/600 相比具有更大的测量范围，更高的精度，电子装置具有IP65的防护等级可以防止液体和灰尘的侵入，延长测高仪的使用寿命。控制面板固定在机身上。表面镀镍的铸铁底座同时铸有三个支承,保证了仪器的高度稳定性. 外罩内的立柱配有导轨系统并和底座垂直. 测头在此导轨上移动并由TESA专利技术的位移传感器记录其位置.每台测高仪带有SCS校准证书。
· 技术指标
|
型号规格
|
|
TESA Hite Magna
|
|
400
|
700
|
|
测量范围
|
mm
|
415
|
715
|
|
应用范围
配标准附件
配订货号00760057的测头座
配订货号S07001622的测头座
|
mm
|
570
625
795
|
870
925
1095
|
|
最大允许误差
|
全程误差小于8μm
|
|
重复性(带标准附件)
|
平面内（2s）≤3μm
孔内（2s）≤5μm
|
|
最大运动速度
|
0．5m/s
|
|
测量力(声音信号)
|
1.5±0.5N
|
|
电源
|
6V 可充电电池
|
|
一次充电工作时间
|
60h
|
60h
|
|
微调装置
|
√
|
√
|
|
测头锁定
|
√
|
√
|
|
分辨率
|
0.001/0.005/0.01mm
|
|
主机重量
|
kg
|
14
|
16
|
|
|
|
|
|
|
· 环境要求
|
- 存储温度范围: -10℃ ~ 60℃
- 工作温度: 10℃ ~ 40℃
- 相对湿度: 100%
- 工作电压: 可充电电池6伏,750毫安或110 ~ 240伏, 50 ~ 60赫兹交流电压输入
|
· 控制面板测量功能
· 1) 主要特点
|
l 液晶显示
l 大尺寸(12mm)字符和符号显示
l 0.0001/0.001/0.01mm或0.00001/0.0001/0.001in分辨率选择
l 测量范围内任意位置清零
l 公英制单位转换
l RS232数据传输
|
2) 主要测量功能
|
描述:
|
|
在同一个方向上进行长度测量(测量模式1), 无须考虑测头直径
|
|
在上下方向上进行长度测量(测量模式2), 要考虑测头直径
|
|
<连续性>显示测量(测量模式3)
|
|
在测量模式2状态下显示出上两次触测值的差值
|
|
在测量模式1和模式2状态下显示出上两次显示值的差值
|
|
在测量模式2状态下, 通过两次触测来建立基准点,以获得各种长度和位置坐标
|
|
在测量模式2状态下, 通过一次触测来建立基准点,以获得各种长度测量
|
|
在测量模式1, 2和3状态下建立新的基准点
|
|
在测量模式1, 2和3状态下, 予置数输入
|
|
自动将测量数据传输给外设
|
|
确认并记录数据在仪器存储器中
|
|
增位测量, 表示找到最高点(测内外直径时使用)
|
|
减位测量, 表示找到最低点(测内外直径时使用)
|
|
每按一下,即将读数传给外设
|
|
公英制单位转换
|
|
取消上一次功能或测量选择
|
|
仪器开关键, 当面板后部的设置键3置为ON时,仪器在停止使用达16分钟时会自动停机
|
|
